ABB定位器性能优越,但型号众多且功能各异,昌晖仪表在本文介绍不同型号的ABB定位器的功能差别,方便用户在选型时使用。

不同系列ABB定位器的功能对比
TZIDC系列ABB定位器:智能,4-20mA+HART
TZIDC-110系列ABB定位器:智能,带PROFIBUS PA通讯
TZIDC-120系列ABB定位器:智能,带FOUNDATION Fieldbus通讯
TZIDC-200系列ABB定位器:智能, 隔爆,4-20mA+Hart通讯
TZIDC-210系列ABB定位器:智能,隔爆,带PROFIBUS PA通讯
TZIDC-220系列ABB定位器:智能,隔爆,带FOUNDATION Fieldbus通讯

开盖后的ABB定位器

ABB定位器

常用现货ABB定位器型号
V18345-1010121001
单作用、故障安全、 带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010221001
单作用、故障闭锁(三断保护)、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1011121001
单作用、故障安全、带4-20mA反馈两线制,ib苯安防爆、连接1/2-14NPT
V18345-1017121001
单作用、故障安全、带4-20mA反馈两线制、ia苯安防爆、连接1/2-14NPT
V18345-1027120001
单作用、故障安全、无反馈,ia苯安防爆、带HART通信、连接1/2-14NPT
V18345-1010520001
双作用、故障闭锁(三断保护)、无反馈、连接1/2-14NPT
V18345-1010421001
双作用、故障安全、带4-20mA反馈两线制、连接1/2-14NPT
V18345-1010521001
双作用、故障闭锁(三断保护)、带4~20mA反馈两线制、连接1/2-14NPT
V18345-1027420001
双作用、故障安全、无反馈,ia苯安防爆、带HART通信、连接1/2-14NPT
V18348-10111300110
V18348-10111310110
V18348-10113300110
V18348-10113310110
V18348-10111200110
V18348-10111210110
V18348-10114300110
V18348-10114310110

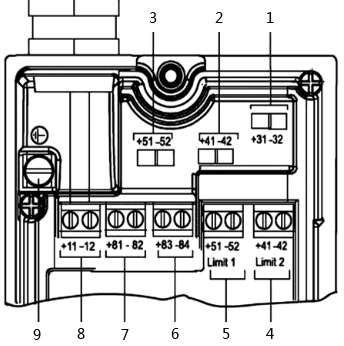

ABB定位器电气连接端子分布图
ABB定位器端子分布图
1、模拟位置反馈模块
2、数字位置反馈模块或关闭模块的开关
3、数字位置反馈模块或关闭模块接线端
4、数字位置反馈,接近开关或24V微动开关
5、数字位置反馈,接近开关或24V微动开关
6、数字输出DO
7、数字输入DI
8、4-20mA信号
9、接地螺丝


TZIDC系列电气定位器选型表


V18345-①②③④⑤⑥⑦⑧⑨⑩
①机壳/安装(铝制壳机,涂漆,防护等级IP65(NEMA4X) )
[1]:通用型
[2]:通用型+带机械位置指示器
[5]:旋转角度扩展到270º
[6]:旋转角度扩展到270º+带机械位置指示器
②设计代码
[0]工厂默认
③输入/通信端口
[1]:4-20mA输入,两线制+LKS适配器插座
[2]:4-20mA输入,两线制+LKS适配器插座和FSK调制模块(用于HART通信)
④防爆保护
[0]:无
[1]:ATEX ExⅡ2GE ExibⅡCT6
[2]:FM/CSA
[4]:ATEX EExnAⅡT6
[5]:IECEx ExibⅡCT6
[6]:IECEx ExnAⅡT6
[7]:ATEX ExⅡ2G EExiaⅡCT6
⑤输出/安全位置(断电时)
[1]:单作用,故障安全
[2]:单作用,故障闭锁
[4]:双作用,故障安全
[5]:双作用,故障闭锁
⑥连接
[2]:电缆:螺纹1/2-14NPT;气管:螺纹1/4-18NPT
[5]:电缆:螺纹M20×1.5;气管:螺纹1/4-18NPT
[6]:电缆:螺纹M20×1.5;气管:螺纹G1/4
⑦可选模块用于模拟或数字位置反馈
[0]:无
[1]:模拟位置反馈板,4-20mA,两线制
[3]:数字位置反馈板
[4]:关闭模块
[5]:模拟位置反馈板,4-20mA,两线制+数字位置反馈板
[6]:模拟位置反馈板,4-20mA,两线制+关闭模块
[7]:模拟位置反馈板,4-20mA,48VDC(防爆型定位器不能选该型号)
⑧可选的机械位置反馈组件
[0]:无
[1]:带接近开关SJ2-SN(常闭或逻辑1)
[3]:带接近开关SJ2-S1N(常开或逻辑0)
[5]:带24VDC/AC微动开关
⑨设计代码
[0]:原厂代码(必须保留)
⑩设计(颜色代码)
[1]:标准
[P]:防护等级IP66(NEMA4X)(带机械位置指示的定位器才能选)
[E]:化学工业特殊涂层(带机械位置指示的定位器才能选)


TZIDC-200系列隔爆智能电气定位器选型表
V18348-①②③④⑤⑥⑦⑧⑨⑩⑪
①机壳/安装
[1]:通用性
[2]:通用型+机械位置指示器
[3]:一体式安装
[4]:一体式安装+机械位置指示器
[5]:旋转角度扩展至270°
[6]:旋转角度扩展至270°+机械位置指示器
②工厂默认
[0]:工厂默认
③操作
[1]:带操作键盘和显示
④防爆保护
[1]:ATEX ExⅡ2 G EExdⅡCT4、T5、T6
[2]:FM/CSA Class1、Div.1、Group C-D(explosion-proof)
[3]:ATEX EEx ib and EEx d ⅡCT6
[4]:FM/CSA intrinsically safe and explosion_proof
[5]:IECEx Ex ib ⅡC T6
[D]:GOST Russia Ex d ⅡC T4/T5/T6
⑤输出/安全位置(断电时)
[1]:单作用,故障安全
[2]:单作用,故障闭锁
[3]:双作用,故障安全
[4]:双作用,故障闭锁
⑥连接(EEx d的格兰头)
[1]:电缆:螺纹M20×1.5;气管:螺纹G1/4
[2]:电缆:螺纹M20×1.5;气管:螺纹G1/4-18NPT
[3]:电缆:螺纹1/2-14NPT;气管:螺纹G1/4-18NPT
⑦可选模块
[0]:无
[1]:模拟位置反馈板,信号范围4-20mA,两线制
[3]:数字位置反馈板
[4]:模拟位置反馈板,信号范围4-20mA,两线制+数字位置反馈板
[5]:关闭模块(只有“故障-安全”的定位器才能选)
[6]:模拟位置反馈板,信号范围4-20mA,两线制+关闭模块
⑧可选的机械式数字位置反馈组件
[0]:无
[1]:带接近开关SJ2-SN(常闭或逻辑1)
[2]:带接近开关SJ2-S1N(常开或逻辑0)
[3]:带24VDC/AC微动开关
⑨参数设定和总线地址
[1]:缺省参数和地址
[2]:设定用户指定的参数和地址
⑩设计(颜色/代码)
[1]:标准
[2]:特殊(按需要提供)
⑪设备识别标签
[0]:无
[1]:粘贴牌(请提供位号列表)
[2]:不锈钢牌(请提供位号列表)
昌晖仪表网有ABB定位器中文说明书供大家参考,如果您在使用和选型中遇到困难,可通过电话0871-65127691或站点上的QQ客服与技术人员沟通。
