没有铭牌的昌晖数显表型号如何判断

2018/1/23 0:02:04 人评论 次浏览 分类:昌晖动态  文章地址://www.e-cumulus.com/news/1734.html

新出厂的昌晖数显表铭牌位于仪表外壳上,铭牌上有仪表型号、详尽技术参数、精度等级、出厂标号及生产日期等内容。使用中的昌晖数显表如果铭牌脱落,具体仪表型号和具体参数就无从得知了,本文分享没有铭牌的昌晖数显表型号判断的方法和思路。

没有铭牌的昌晖数显表型号如何判断?
1、从使用单位仪表台账上可以查询到该工位上仪表的型号和相关技术参数。

2、由使用单位技术人员重新提供技术参数,昌晖仪表工作人员重新给予选型。

昌晖数显表选型需要用用户提供的技术参数主要有这几方面内容:
①仪表外形尺寸;
②仪表输入信号类型及量程;
③仪表是否带报警输出?带报警输出时需要几个报警?
④仪表供电电源是AC220V还是DC24V?
⑤否需要DC24V馈电?
⑥是否带通讯接口?仪表通讯接口通常有RS485、RS232和打印接口几种;
⑦仪表功能要求。
对于仪表选型问题,大家可参阅《香港昌晖显示仪表如何选型》技术文章。

3、通过仪表面板照片和接线图照片判断昌晖数显表型号
大多数情况下可以根据昌晖数显表面板和仪表上接线图(要没有拆除接线的端子和接线图)照片判断仪表型号,型号判断过程需要由昌晖仪表技术人员完成,准确率八九不离十,可不是百分百哦!下面举例说明:
①用户提供仪表照片,外壳上铭牌缺失,用户急需得知昌晖数显表型号

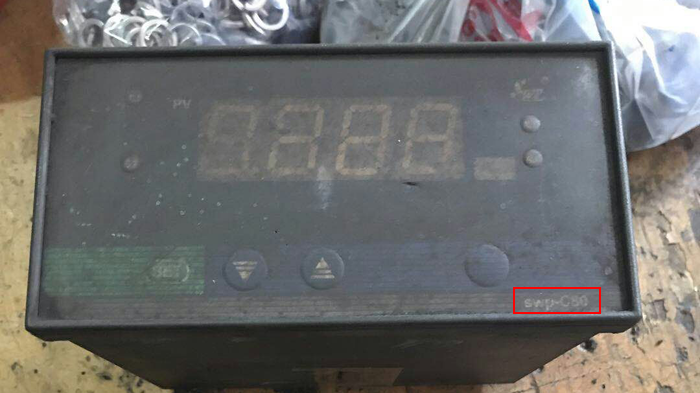

仪表面板照片
图1     仪表面板照片

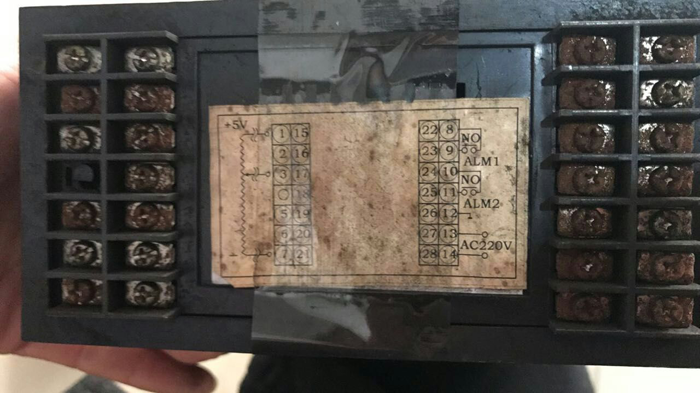

仪表接线图
图2    仪表接线图

昌晖仪表工程师是这样判断仪表型号的:仪表面板右下角的“SWP-C80”表示仪表为显示控制仪系列,外形为160×80mm横式。仪表接线图左侧为仪表输出信号接线端子,接线图上表明仪表输出为“滑动电阻”信号输入;仪表接线右侧接线图显示该仪表有两个报警,供电电压为AC220V。参照这些信息得出这台仪表的型号为SWP-C803-01-18-HL(滑动电阻输入)。

②用户提供了仪表面板和带接线的端子照片,以此判断昌晖数显表型号

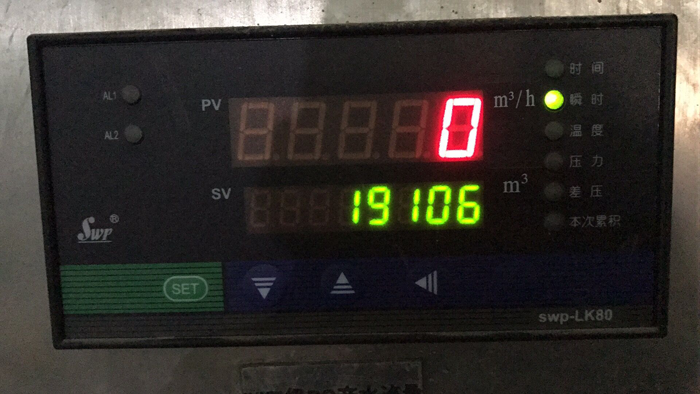

流量积算仪面板照片
图3    流量积算仪面板照片

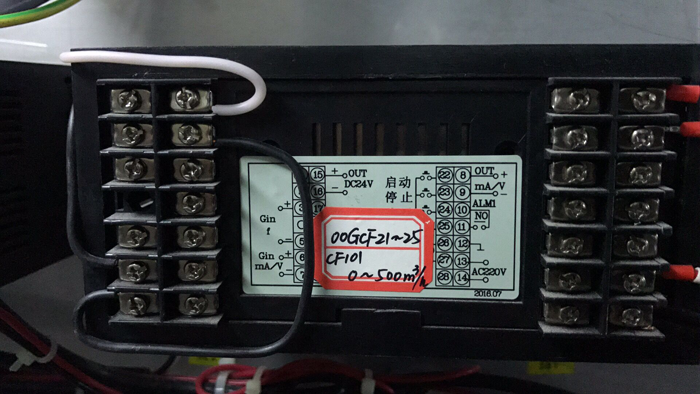

仪表接线端子及接线图
图4   仪表接线端子及接线图

昌晖仪表工程师是这样判断仪表型号的:仪表面板右下角的“SWP-LK80”表示仪表为流量积算仪系列,外形为160×80mm横式。从仪表左侧接线情况看:用户短接了仪表16#端子(DC24V-)和7#端子(输入信号负极),仪表15#和6#端子有接入仪表的连线,由此流量输入信号来自二线制变送器且由本仪表提供DC24V电源。为什么这判断?大家可参阅《昌晖SWP-C803-01-12-HL-P和二线制变送器如何接线》文章中关于二线制变送器电流回路要求的内容;因没有其他信号接入仪表,故判断流量积算仪没有温度和压力补偿输入;仪表接线端子右侧8#和9#端子有接线表明仪表带变送输出;仪表22#、23#、24#和25#有“启动”、“停止”和“清零”字样表明仪表带定量控制功能;27#和28#端子表明仪表带RS485通讯接口;10#和11#端子表明带上限报警;13#14#端子表明仪表供电为AC220V。参照这些信息得出这台仪表的型号为SWP-SWP-LK801-82-A-HB-P。

昌晖数显表型号使用数字和字母代表其功能和具体参数,最稳妥的方式还是通过落实技术参数来选型,可做到万无一失。
