多功能电力仪表技术参数
多功能电力仪表标准配置时基本功能为综合电量显示。
1、精度
①多功能电力仪表电压测量精度：RMS测量，精度0.2%
②多功能电力仪表电流测量精度：RMS测量，精度0.2%
③多功能电力仪表频率测量精度：40-60Hz，精度0.05Hz
④多功能电力仪表有功、无功、视在功率精度：精度0.5%
⑤多功能电力仪表有功电能计量精度：精度0.5%
⑥多功能电力仪表无功电能计量精度：精度0.5%
2、多功能电力仪表输入
①测量三相四线制低压电气系统参数：电压(Ua、Ub、Uc、N)直接接入仪表；电流(Ia、Ib、Ic)经3个CT接入多功能电力仪表
②测量三相四线制高压电气系统参数：电压(Ua、Ub、Uc、N)经3个PT后接入仪表；电流(Ia、Ib、Ic)经3个CT接入仪表
③测量三相三线制低压电气系统参数：电压(Ua、Ub、Uc)直接接入仪表；电流(Ia、Ic)经过2个CT接入多功能电力仪表
④测量三相三线制高压电气系统参数：电压(Ua、Uc)经2个PT后接入仪表；电流(Ia、Ic)经过2个CT接入多功能电力仪表
3、多功能电力仪表输出
①通讯接口：RS485，Modbus-RTU协议
②脉冲输出：有功脉冲输出1路和无功脉冲输出1路，光耦隔离
4、多功能电力仪表电源：DC/AC100-240V或DC20-29V
5、功耗：≤5W
6、多功能电力仪表耐压：输入和电源＞1.5kV；输入和输出＞1.5kV；电源和输出＞1.5kV
7、绝缘：输入、输出、电源对机壳＞100MΩ
8、仪表结构：仪表外壳为白色ABS工程塑料；亚克力有机玻璃面板；按键数量4个，硅胶按键
9、显示方式：3排4位数码管显示或LCD液晶显示
10、多功能电力仪表有4种外形
①外形尺寸：120×120×115mm(高×宽×深)；开孔尺寸：105×105mm(高×宽)
②外形尺寸：96×96×97mm(高×宽×深)；开孔尺寸：92×92mm(高×宽)
③外形尺寸：80×80×115mm(高×宽×深)；开孔尺寸：76×76mm(高×宽)
④外形尺寸：1600×80×142mm(高×宽×深)；开孔尺寸：152×76mm(高×宽)
多功能电力仪表选型
YR-GF①-②③④⑤⑥-⑦⑧-⑨-⑩-⑪-⑪
①功能
[E]：智能可编程
②多功能电力仪表外形
[2]：42方形/外形尺寸：120×120×115mm；开孔尺寸：105×105mm
[3]：80方形/外形尺寸：80×80×115mm；开孔尺寸：76×76mm
[9]：96方形/外形尺寸：96×96×97mm；开孔尺寸：92×92mm
[B]：外形尺寸：160×80×142mm；开孔尺寸：152×76mm
③功能说明
[S]：多功能电力仪表/基本功能：综合电参量显示
④参数输入个数
[4]：3排数码显示/标准出厂配置
[Y]：LCD液晶显示(仪表外形为96×96×130mm)
⑤扩展功能(选件，复选)
[N]：无扩展功能
[C]：RS485通讯
[H]：谐波测量(仅外形120×120mm仪表可选)
[P01]：1路有功电能累积脉冲输出
[P02]：1路有功电能累积脉冲输出+1路无功电能累积脉冲输出(仅外形120×120mm仪表可选)
⑥变送输出
[N]：无附加功能
[1M]：1路4-20mA变送输出
[3M]：3路4-20mA变送输出(仅外形120×120mm仪表可选)
[4M]：4路4-20mA变送输出(仅外形120×120mm仪表可选)
⑦：电压输入信号类型
[1]：0-100VAC
[2]：0-500VAC
⑧电流输入信号类型
[1]：AC1-5A
[2]：AC0-5A
⑨外部事件输入
[N]：无外部事件输入
[Y2]：2路外部事件输入(仅外形80×80mm仪表可选)
[Y4]：4路外部事件输入(仅外形120×120mm仪表可选)
⑩电网类型
[3]：三相三线制
[4]：三相四线制
⑪报警
[N]：无报警
[2]：2限报警
⑫仪表供电电源
[W]：DC20-29V
[T]：DC/AC100-240V
1、YR-GFE系列多功能电力仪表可显示交流电压、交流电流、有功功率、无功功率、视在功率、有功电能、无功电能、视在电能、功率因素、工频周波、谐波(其中谐波显示只针对120×120mm外形仪表)。
2、规格尺寸为160×80mm、96×96mm和80×80mm外形仪表，模拟量输出只能选择一路；120×120mm外形仪表，模拟量输出最多可选择四路；电流输出与电压输出之间是不可切换的，需通过更改硬件完成，订货时请注明清楚。
3、规格尺寸为160×80mm、96×96mm和80×80mm仪表，累积脉冲输出只能选择一路；120×120mm外形仪表，累积脉冲输出可选择两路；累积脉冲输出(按电压、电流倍率的1倍计算)时，请在订货时注明清楚测量类型和脉冲常数；
4、160×80mm、96×96mm外形仪表，无外部事件输入功能；80×80mm外形仪表，外部事件输入可选择两路；120×120mm外形仪表，外部事件输入可选择四路。
常用多功能电力仪表型号
YR-GFE-2S4CP01N对应江苏斯菲尔电气股份有限公司PD194E-2S4，功能完全一致，昌晖多功能电力仪表价格更实惠
YR-GFE-9S4CP01N对应江苏斯菲尔电气股份有限公司PD194E-9S4，功能完全相同，昌晖多功能电力仪表高性价比，质保24个月
多功能电力仪表接线图
多功能电力仪表可使用在三相三线制和三相四线制配电系统中，仪表接线存在差别，请注意正确接线。

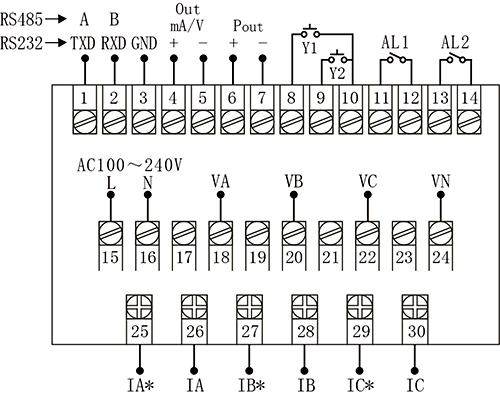

1、外形尺寸160×80mm、96×96mm多功能电力仪表接线图
2、外形尺寸80×80mm多功能电力仪表接线图
3、外形尺寸120×120mm多功能电力仪表接线图
◆三相三线系统，多功能电力仪表接入无PT、无CT方式的接线图
◆三相三线系统，多功能电力仪表接入2PT、2CT方式的接线图
◆三相四线系统，多功能电力仪表接入无PT、无CT方式的接线图
◆三相四线系统，多功能电力仪表接入3PT、3CT方式的接线图
注意事项
1、建议用户在外接CT、PT时，在本仪表和CT、PT之间采用接线端子排连接，以方便多功能电力仪表的拆卸。
2、当电流信号以CT方式接入时，请注意CT同名端。
3、用户需根据所采用的PT不同选择额定电流合适的保险丝。
4、为保证测量数据的准确度，必须正确接入电压、电流测试信号。当被测试电压小于多功能电力仪表电压量程，可以直接接入；否则，必须经电压互感器PT接入。当被测试电流小于多功能电力仪表电流量程，可以直接接入；否则，必须经电流互感器CT接入。
5、接线时确保输入电流与电压相序一致，否则会出现显示数值与符号错误，同时确保电流进出线连接正确(打*号端子接进线)
6、接入互感器的精度能够影响多功能电力仪表测试数据的准确度。互感器次级输出应连接较粗、较短的低阻抗导线，减少干扰影响。互感器可能产生信号角差的偏移，对测试数据的准确度有影响。
多功能电力仪表应用场合
功能电力表和网络多功能电力仪表用在电气系统的进线柜上，用于负载监控和考核计量，对电网所有参数进行高精度测量，仪表可靠性、稳定性和使用寿命达到国内行业领先水平，品质值得信赖！
