SIS系统选型步骤

2019/12/13 0:01:23 分类:DCS系统
文章地址://www.e-cumulus.com/product/2825.html

SIS系统可以是国产也可以是进口,SIS系统选型的基本思路和步骤是相通的,昌晖仪表以优稳UW500s安全控制系统为例简单介绍SIS系统选型步骤。

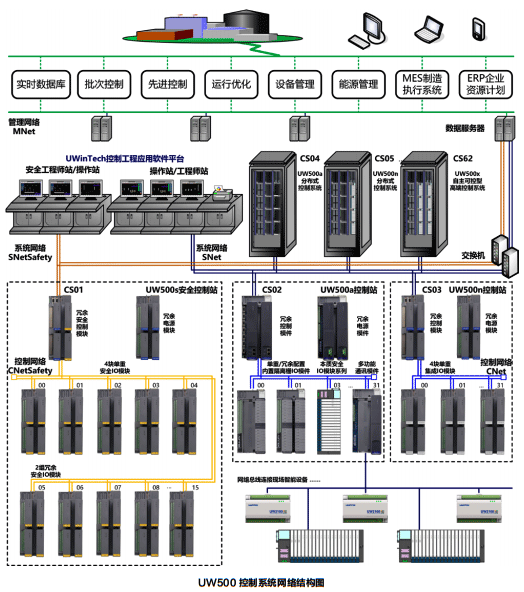

UW500s控制系统网络结构图


1、根据I/O点数统计进行I/O模块及配套端子座的选型


类别     信号类型             模块选型                                                    配置说明      配套端子座选型
AI        Ⅱ型、Ⅲ型电流    UW5912S 8路电流模拟量输入安全模块     单重配置      UW5971S 4单元输入输出端子座
DI        24VDC                UW5915S 16路数字量电平输入安全模块   单重配置      UW5771_F DI继电器隔离端子座
DO      触点输出              UW5917S 8路数字量触点输出安全模块     单重配置      UW5771_G DO继电器输出端子座
                                                                                                                           UW5971S_G DO安全继电器端子座
注1:模块及端子座个数的计算方法:模块的数量=点数÷模块通道数,不能整除时,模块数加1;模块:端子座=4:1;
注2:模块与继电器端子座的计算方法:UW5915S:UW5771_F=2:1;UW5917S:UW5771_G=1:1;UW5917S:UW5971S_G=1:1。

2、控制模块、通讯模块及电源模块的选型


模块名称                                              配置方式    端子座名称                                                 配套模块
UW5119S安全控制模块                       冗余配置    UW5179S 安全控制模块双重化冗余端子座  UW5179S_K安全控制模块编程锁
UW5156 6/8口工业以太网交换机模块 冗余配置     UW5179S 安全控制模块双重化冗余端子座  UW5179S_K安全控制模块编程锁
UW5421电源模块(32W)                      单重/冗余配置  UW5475 4单元电源端子座

注1:UW5119S的配置计算:安全控制模块均采用冗余配置,安全控制模块可带载I/O模块64块;
注2:UW5156 6/8口工业以太网交换机模块,提供6路SNET连接接口;
注3:UW5421的配置计算:系统电源模块均采用冗余配置,UW5421为32W电源模块;根据下面的模块功耗表,计算出功率总和,通常考虑电源裕量10%即可;
注4:UW5421系统电源模块可用于系统控制模块、通讯模块及IO模块的系统电源,也可用作外配电源,但同一块电源模块不同同时作为系统电源及外配电源。


模块名称                                                   模块系统功耗(W)        外配功耗(W)
UW5119S安全控制模块                             2.5                              /
UW5156 6/8口工业以太网交换机模块        3.5                             /
UW5912S 8路电流模拟量输入安全模块      0.8                             /
UW5915S 16路数字量电平输入安全模块    0.8                             10
UW5917S 8路数字量触点输出安全模块      0.8                             6.5
注1:系统外配电源数量及功耗分配依据工程设计需要配置;

3、机柜及附件的配置

①工业标准机柜(800mm×600mm×2200mm)
机柜可配置1-2块安装地板,支持正反双面安装,共提供36个安装单元,建议在正反两个安装底板下方各预留3个安装单元,即使用30个安装单元;
②双电源切换与交流配电组件
UW5485用于双路交流电源输入切换,机柜内部的交流配电,及机柜的自动温度控制,所以其配置数量等于机柜的数量。

在此昌晖仪表制造有限公司以一个最简单的SIS为例介绍SIS系统选型配置情况,比如某储罐高液位需要联锁关闭进料阀,安全等级SIL2,则SIS系统基本配置(不包含设计院设计、液位计、阀门及安装材料)如下:
1、安全控制站
UW5119S 安全控制模块(SIL2)×2块
UW5179S 安全控制模块双重化冗余端子座(含UW5971S_C)×1块
UW5912S 8路电流模拟量输入安全模块(SIL2)×1块
UW5915S 16路数字量电平输入安全模块(SIL2)×1块
UW5917S 16路数字量电平输出安全模块(SIL2)×1块
UW5971S 4单元输入输出端子座(含UW5971S_C)×1块
UW5421 电源模件(32W)×4块
UW5475 4单元电源端子座(4×4路,可冗余配置)×1块
UW5156 6/8口工业以太网交换机模块(6个外置电口,2个直连口)×2块

2、配套件及机柜
UW5971S_F DI继电器隔离触点安全输入端子座(16路)×1个
UW5971S_K DO继电器NO触点安全输出端子座(8路)×2个
UW5411 电源模件(168W)×2个
UW5472 系统电源双重冗余化端子座×1个
UW5485 双电源切换与交流配电组件×1套
UW5041 工业标准机柜(2200×800×600mm)×1个
UW5041_A 附件安装包(UW5032 CNetUW通信连接电缆、UW5032_T CNetUW通信终端适配模块、UW5031 POC模块)×2个
安全栅(SIL3)×2个

3、系统软件
UW5011_SIL 优稳UWinTech Pro控制工程应用平台软件V1.0(SIL)×1套
UW5061 UW控制工程应用软件平台授权加密狗(1000点)×1套
UW5071 UW500s系统手册×1套
UW5075 UW500s控制工程应用软件平台控制组态手册×1套
UW5075 UW500s控制工程应用软件平台实时监控手册×1套

4、操作站
UW5011_E 工程师站兼操作员站×1台
UW5046 工业标准操作台(700×1118×750mm),含急停、复位按钮×1个
UPS不间断电源(3KVA 延时0.5小时)×2台

5、其他
OPC授权(数据上传接口)×1次
安全组态编程调试工程服务×1次
