卡片式超声波水表 YR-K1

2017/12/5 13:20:48 分类:流量计
文章地址://www.e-cumulus.com/product/1642.html

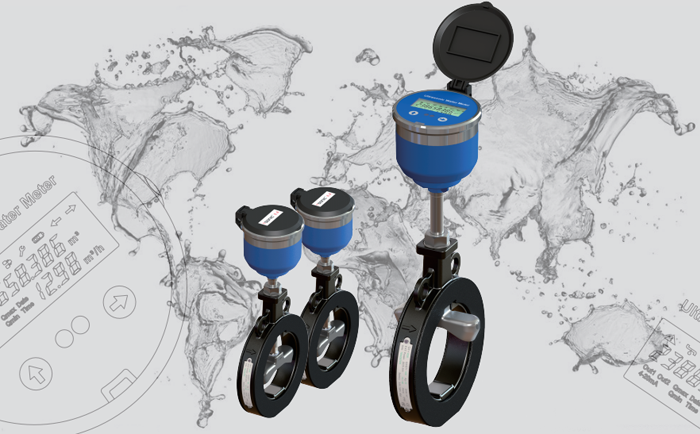

卡片式超声波水表-昌晖仪表制造

卡片式超声波水表转为农业灌溉、园林管理、水资源监控设计,适用于各种恶劣工作环境下的多种水质(包括含沙砾、杂草的水质)高可靠性常温流量测量。卡片式超声波水表厚度1英寸,夹持式安装,无压力损失,独特设计结构使测量基本不受水质影响,是对农业灌溉用水计量的一次重大突破。

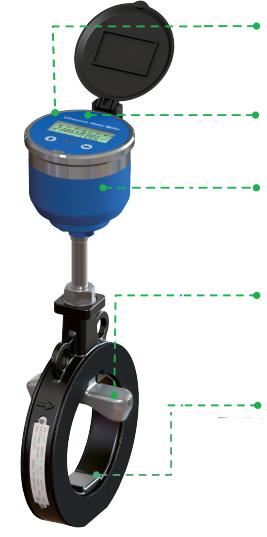

超声波水表特点
卡片式超声波水表IP68防护
◆ 可无限期在水下2m深度正常工作


电池供电
◆ 内置电池壳使用10年
内置定量控制器、分时累积器
◆ 在设定时刻自动启动控制器,实现自动定时定量供水或定量灌溉
◆ 在设定时间段内进行流量的分时累积,以实现梯度费率

超声测量,无转动、无磨损部件
◆ 长期保证测量精度,整机可靠性高
◆ 适用于多种水质,包括含沙砾、杂草的水质
超薄表体设计
◆ 厚度仅1英寸(25.4mm),节约安装空间
◆ 特殊材质,高强度耐腐蚀,极低的成本投入,最高性价比
◆ 无压力损失




超声波水表技术参

测量流体:水、污水、海水(其他液体需要定制),并且充满管道
流体温度:0.1-30℃
工作环境:温度-30~45℃;湿度≤100%(RH)
承受压力:1.6MPa
压力损失:无压损
上游流畅敏感度等级:U5
上游流畅敏感度等级:D3
气候和机械环境安全等级:C级
电磁兼容等级:E2级
通信接口:RS485/USART/红外
输出信号:两路隔离OCT或TTL脉冲输出/1路4-20mA模拟输出
供电电源:内置锂电池(3.6V,19Ah)/外接DC24V电源/4-02mA两线制供电
防护等级:IP68可水下2米工作
本地显示:双行显示包括9位累积量,4位瞬时流量,以及各种状态提示符及单位
数据存储:采用EEPROM/FLASH存储参数,自动记录前128个月/前512日的累积流量
测流周期:测量状态:1次/秒;检定状态:4次/秒
功耗:<2.7Ah/年,1节电池壳持续使用6年以上

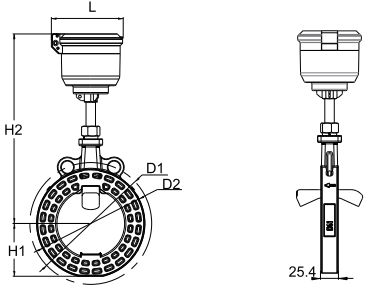

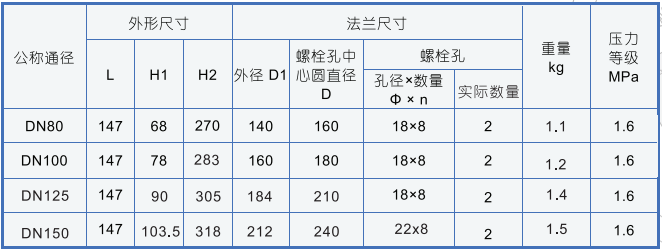

超声波水表尺寸及重量
卡片式超声波水表外形尺寸

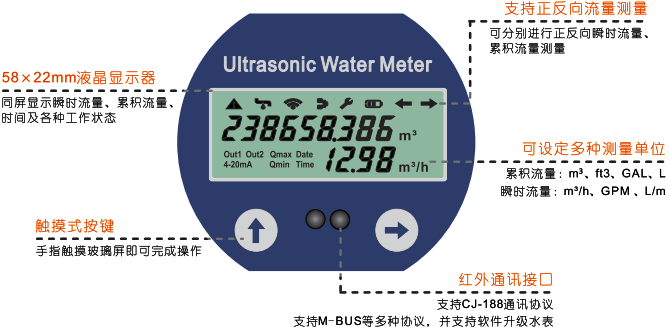

超声波水表显示与操作
卡片式超声波水表显示面板及按键

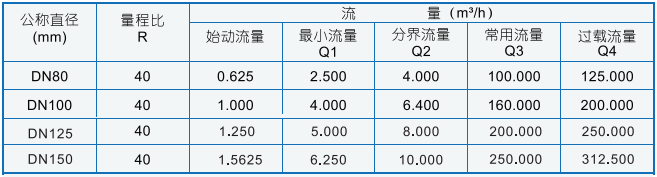

流量与范围
卡片式超声波水表流量范围

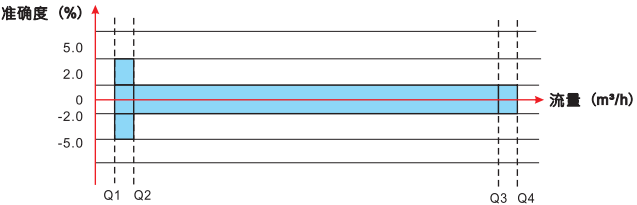

误差曲线
卡片式超声波水表误差曲线
通信及组

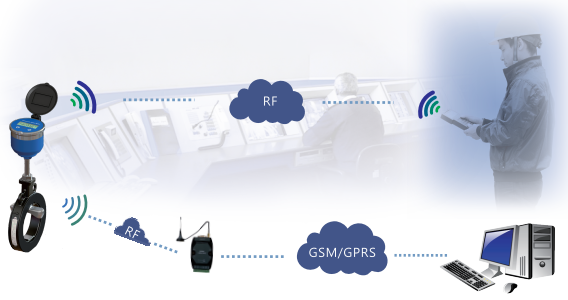

卡片式超声波水表选配RF通信模块可实现短距离无线通信,通过RF射频可使用手操器无线抄表或者无线连接GPRS模块实现远距离大规模组网。
卡片式超声波水通信及组网
超声波水表主要配

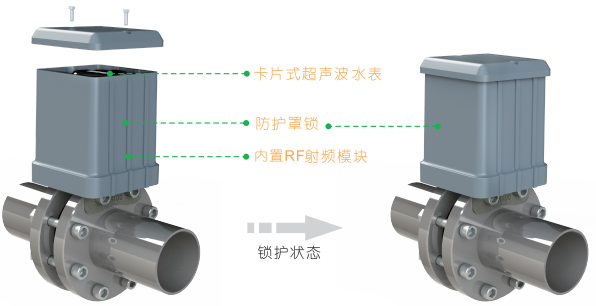

选配卡片式超声波流量计防护罩来实现防雨、防晒、防冲击、防盗。防护罩可内置天线和RF射频模块,实现无线抄表、组网通讯。
卡片式超声波水防护罩
卡片式超声波水表选型表


YR-①②③-④-⑤-⑥-⑦-⑧
①代码           传感器类型
K1                 卡片式超声波测量水表

②代码           管道
口径

800               DN80
101               DN100
121               DN125
151               DN150

③代码
 工称压力

1                   1.6MPa

④代码           通信接口

0                   无通讯
1                   RS485(标准配置)
2                   M-BUS

⑤代码
输出信号/外接电源

0                   无
1                   DC8-36V供电
2                   4-20mA输出/两线制供电
3                   OCT1(集电极开路报警输出1)
4                   OCT2(集电极开路报警输出1)
5                   C1(TTL电平脉冲输出1)
6                   C1(TTL电平脉冲输出1)

⑥代码           无线抄表

0                   无
1                   RF通信模块

⑦代码           输出电缆长度

1                   1m(标准配置)
N                   用户定制长度(默认采用防水接线盒+延长输出电缆解决)

⑧代码
防护罩

0                   无防护罩
1                   选配防护罩
注:③和④两项中最多可选择两项引出至表外(见下图)
举例说明:YR-K1-8001-1-2-0-1-1
功能说明:DN80口径,公称压力1.6MPa,通信接口RS485,两线制4-20mA输出,未开通无线抄表功能,标配1m电缆,配防护罩。
卡片式超声波水表接线图
