昌晖仪表交流单相电流变送器说明书下载

2020/12/12 16:58:35 人评论 次浏览 分类:YR系列昌晖仪表说明书  下载地址://www.e-cumulus.com/download/3495.html

交流单相电流变送器说明书适用于昌晖仪表生产的高性能YR-BS4I系列单相电流变送器在安装、调试、选型和参数设置时使用。

交流单相电流变送器是一种将被测电量参数(交流电流互感器输出的0-5A或0-1A信号)转换成隔离直流电流、直流电压或数字信号的装置。交流单相电流变送器符合标准GB/T13850-1998。

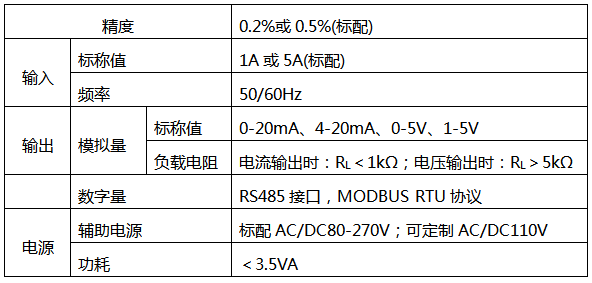

1、技术指标



2、输出信号调整及说明

交流单相电流变送器在出厂时已经调整至最佳状态,输出信号调整操作仅在产品输出精度不高时做微调用。正常情况下严禁使用!!
在进行以下调试时,请将交流单相电流变送器通电预热30分钟,以达到最佳稳定性。
    此标志处的电位器为输出信号调零用
   此标志处的电位器为调整输出信号量程用
2.1 输出信号零点调整:输入信号为零时,通过调零电位器将变送输出信号调到所需要的最低值。

2.2 输出信号满度调整:将信号输入为满度(最大值),通过量程电位器将变送输出信号调到所需要的最大量程值。
2.3 反复操作2.1和2.2,直到调到所需要的值为止。

3、交流单相电流变送器外形尺寸

安装方式:可固定安装在35mm的标准导轨上。
单相电流变送器YR-BS4I

单相电流变送器外形尺寸
4、接线方式(具体以产品实物为准)

单相电流变送器接线图

说明

1、交流单相电流变送器说明书为PDF格式文件,需要解压后在PDF阅读器中打开。
2、如果本页提供下载的“交流单相电流变送器说明书说明书”不能顺利下载或打开,请及时通过网页上的客服QQ或电话0871-65127691联系,昌晖将以邮件方式发送交流单相电流变送器说明书给您!
3、交流单相电流变送器产品型页面//www.e-cumulus.com/product/1265.html,选型请前往!

附件下载

  • 附件:单相交流电流变送器YR-BS4I.rar 大小: 153KB 下载:
