昌晖SWP-LK流量积算仪MODBUS RTU通讯协议下载

2017/3/17 16:25:00 人评论 次浏览 分类:通讯协议  下载地址://www.e-cumulus.com/download/1298.html

SWP-LK流量积算仪通讯协议适用于昌晖SWP-LK80和SWP-LK90系列智能流量积算仪和各种工控组态软件、DCS系统、PLC系统数据传输适用,SWP-LK流量积算仪通讯协议符合标准MODBUS RTU协议,流量积算仪选型时必须要带上RS485或RS232通讯接口。

SWP-LK流量积算仪MODBUS RTU通讯协议
1、 数据传输格式:
1位起始位、8位数据位、1位停止位、无奇偶校验位。

2、 仪表数据格式
双字节=寄存器数高字节+寄存器低字节浮点数(IEEE754)地址顺序为1,2,3,4

3、 仪表通讯帧格式:(SWP-LK流量积算仪内部二级参数Un=1)
读寄存器命令格式
SWP-LK流量积算仪通讯时读寄存器命令格式
应答
SWP-LK流量积算仪MODBUS应答格式
DE:设备地址(1-200)单字节
CRC:校验字节采用CRC-16循环冗余错误校验


举例说明
MODBUS_RTU通讯协议(十六进制格式)
发送:01,03,00,00,00,10,44,06
回收:
1,3,20,00,01,08,00,F9,80,01,00,00,00,00,00,00,00,00,00,43,77,00,77,03,45,
00,E,8A,00,00,8A,0E,77,00,00,60,9C
说明:以上举例仅作参考,以实际通讯数据内容为准。

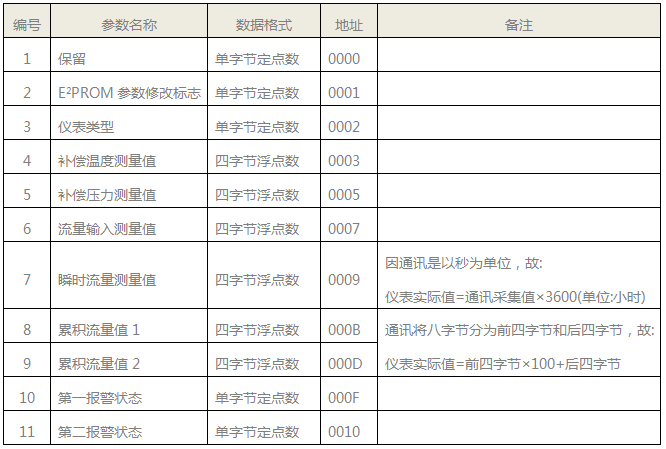

SWP-LK流量积算仪动态数据格式
SWP-LK流量积算仪动态数据格式

SWP-LK流量积算仪选型请移步到 //www.e-cumulus.com/product/794.html
