SKJ角行程电动执行机构安装及调校

2017/12/24 0:21:55 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/1676.html

SKJ角行程电动执行机构是以AC220V电源为动力、正反转控制的较古老的执行器,其皮实耐用、性能可靠,不少工厂还在使用,昌晖仪表分享SKJ角行程电动执行机构安装及调校。

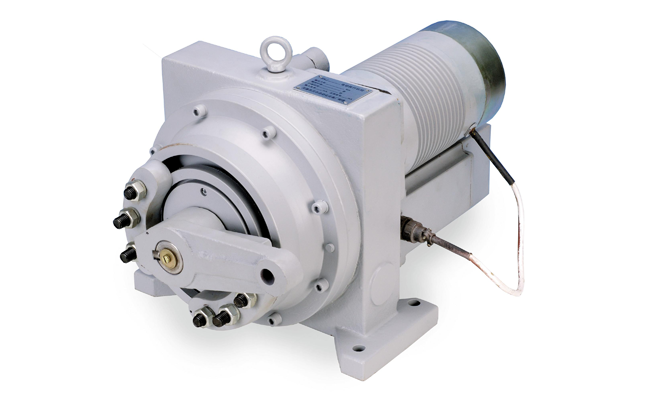

SKJ角行程电动执行机构

1、常用SKJ角行程电动执行机构型号


SKJ常用型号                输出轴转矩 N.m                输出角转角                 全行程时间 s
SKJ-0101                        16                                      90°                              25
SKJ-1101                        40                                      90°                              25
SKJ-2101                        100                                    90°                              25
SKJ-3101                        250                                    90°                              25
SKJ-4101                        600                                    90°                              25
SKJ-5101                        1600                                  90°                              25

2、SKJ角行程电动执行机构安装
SKJ电动执行机构部分为现场安装仪表。在减速箱箱体的底部有安装内孔,用地脚螺钉安装在牢固的基础上。它的安装尺寸和DDZ-Ⅲ型角行程执行机构完全一样。执行机构周围应留有足够的空间,便于操作和维护。执行机构输出曲柄与调节机构之间的连接可采用连杆或钢索等。

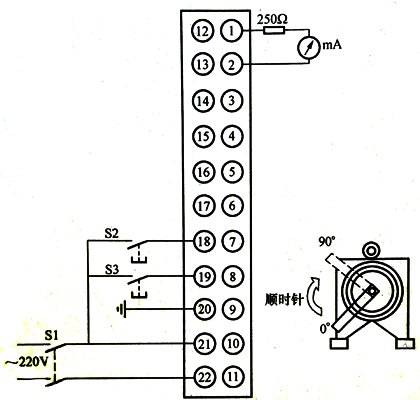

SKJ角行程电动执行机构接线图
图1   SKJ角行程电动执行机构

3、SKJ角行程电动执行机构调校

SKJ电动执行机构调校按以下步骤进行:
①按图所示接线图接线。1、2端子接入的250Ω电阻是为了产生1-5V电压,接入的电流表是为了测量4-20mA信号,它们都是用来显示输出轴转角(阀位)大小的。
②合闸电源开关S1。摇动手轮使执行机构输出轴转到出厂时调整好的零位,此时位置反馈电流输出应为4mA,同时,把下限行程(限位)开关调整到断开位置。
③摇动手轮,使执行机构输出轴顺时针旋转90°,电流表指示应从4mA向20mA方向变化,如果输出轴已到了90°,而位置发送电流不在20mA,则可以调节位置发送满度电位器,使其位置发送电流到20mA为止。同时,把上限行程(限位)开关调整到断开位置a。
④按下按钮开关S2,输出轴应顺时针旋转按下按钮开关S3,输出轴应逆时旋转,位置发送电流也应作相应变化。
⑤按下按钮开关S2,使执行机构输出轴转到90°,此时上限行程开关动作,切断电动机供电电源;按下按钮开关S3,使输出轴转到0°,此时下行程开关动作,切断电动机供电电源。

与SKJ角行程电动执行机构配套的仪表通常为阀位控制调节器伺服操作器, 前面介绍的是SKJ角行程电动执行机构单机调校方法,实际应用中还需要与阀位控制调节器或伺服操作器联动调校,确保接线正确,执行机构连杆与风门、阀门等配合灵动可靠。
