气动仪表对压缩空气品质有何要求

2017/9/11 21:53:32 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/1525.html

气动仪表一般有气动差压变送器、气动调节器(基地式调节器、浮筒式液位调节器)、电/气转换器、气动薄膜调节阀、气动阀门定位器、气动执行机构、气动指示仪、气动数学运算器等种类,这些气动仪表通常使用洁净、干燥的压缩空气作为气源。气动仪表对压缩空气品质要求主要体现在压力和纯度两个方面。

1、压力
气动仪表工作的压力范围是20kPa-100kPa(原来使用国标是0.2kg/cm2-100kg/cm2,还有英制单位3-15psi)。一般气动仪表的额定供气压力为0.14MPa,气动活塞式执行机构的额定供气压力为0.4MPa-0.5MPa。因此压缩空气(气源)送至用气点时,一般不应低于0.4MPa。

2、纯度
①压缩空气中的固体杂质来源于大气灰尘和管道中的锈垢,其颗粒直径对于一般气动仪表不应大于3μm,含尘量应小于1mg/m3
②压缩空气中的油来源于空气压缩机,气源的含油量应小于1ppm;
③腐蚀性气体,压缩空气(气中不得含有二氧化硫、硫化氢、氯化氢、氨气、氯气等腐蚀性气体;

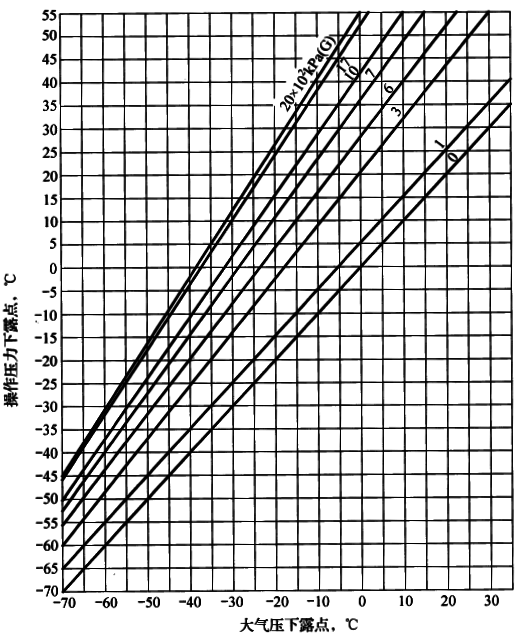

④水分,压缩空气湿度必须严格控制,乙方在供气管道、气动仪表内结冰或结露,一致腐蚀气动仪表,一般认为,将压缩空气的露点温度控制在比工作环境温度或历史上当地年(季)极端最低温度至少低10℃就能满足要求。露点换算见下图:
露点换算
气动仪表用压缩空气设计可参阅化工行业标准《HG/T 20510-2014仪表供气设计规范》,此标准本站可免费下载
