功率因素表适用于配电系统(单相和三相通用)的交流功率因数参数测量。功率因素表YR-GFF系列输入变比可调,支持开关量输入、继电器输出、模拟量输出及RS485通讯,提供5种不同的安装尺寸,可直接替代模拟指针功率因素表,更广泛的适用于各种控制系统(SCADA、DCS等)。功率因素表基于最新MCU微处理器技术和模块化结构,仪表具备高抗干扰性、高稳定性和高精度特点,功率因素表价格厂家更实惠。
功率因素表技术指标
1、精度等级:0.5%级
2、电源:AC/DC80-270V
3、频率:50-60Hz±10%
4、测量输入
①电压:额定值/AC0-100V或AC0-500V;过负荷/持续1.2倍;瞬时:电压2倍(10秒);功耗<1VA;阻抗<300kΩ
②电流:额定值/AC0-1A或AC0-5A;过负荷/持续1.2倍;瞬时:电流10倍(5秒);功耗<0.4VA;阻抗<20MΩ
5、功耗:<5VA
6、功率因素表输出
①数字量:RS485接口,Modbus-RTU协议
②开关量:4路开关量输入,干节点方式;2路开关量输出,干节点继电器
③模拟量:1路4-20mA或0-20mA模拟量输出
7、工作条件:环境温度:-10~50℃,湿度≤93%,无腐蚀气体场所,海拔≤2500米
8、绝缘电阻:≥100MΩ
9、结构:功率因素表外壳为白色ABS工程塑料;亚克力有机玻璃面板;硅胶按键4个
10、显示方式:1排4位数码管显示
11、功率因数表外形及开孔尺寸
①42方形:外形尺寸120×120×75mm(高×宽×深);开孔尺寸108×108mm
②80方形 :外形尺寸80×80×75mm(高×宽×深);开孔尺寸76×76mm
③96方形:外形尺寸96×96×75mm(高×宽×深);开孔尺寸88×88mm
④72方形:外形尺寸72×72×75mm(高×宽×深);开孔尺寸67×67mm
⑤5槽形:外形尺寸96×48×75mm(高×宽×深);开孔尺寸92×44mm
功率因素表外形

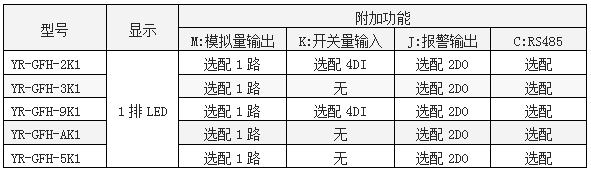

功率因素表型号、功能一览表
注意:智能功率因数表选型时必须参阅“频率表型号、功能一览表”
功率因素表选型
YR-GF①-②③④⑤-⑥⑦
①电力仪表功能
[H]:功率因素参数测量
②功率因素表外形
[2]:42方形/外形尺寸120×120×75mm
[3]:80方形/外形尺寸80×80×75mm
[5]:5槽形/外形尺寸96×48×75mm
[9]:96方形/外形尺寸96×96×75mm
[A]:72方形/外形尺寸72×72×75mm
③功能说明
[K]:显示+“附加功能”
④参数显示个数
[1]:显示1个参数(标准出厂配置)
⑤附加功能(复选项)
[省略]:无附加功能
[M]:1路4-20mA变送输出(1AO)/参阅“频率表型号、功能一览表”
[K]:4路开关量输入(4DI)/参阅“频率表型号、功能一览表”
[J]:2路报警输出(2DO)/参阅“频率表型号、功能一览表”
[C]:RS485通讯/参阅“频率表型号、功能一览表”
⑥电压输入信号类型
[1]:AC0-100V
[2]:AC0-500V
⑦电流输入信号类型
[1]:AC0-1A
[2]:AC0-5A
经典型号
1、功率因素显示:YR-GFH-②K1-⑥⑦
2、功率因素显示+附加功能:YR-GFH-②K1⑤-⑥⑦
功率因素表接线

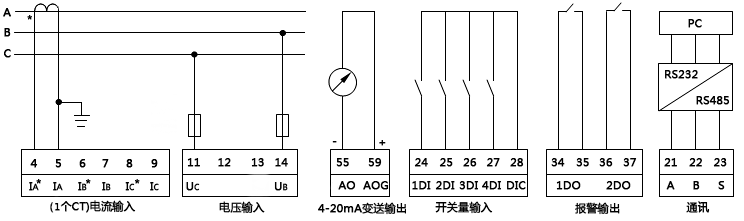

1、三相三线制配电系统功率因素表接线图

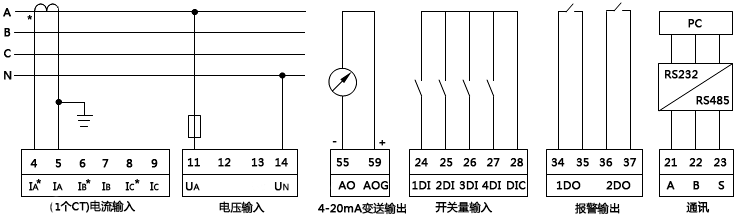

2、三相四线制配电系统功率因素表接线图
